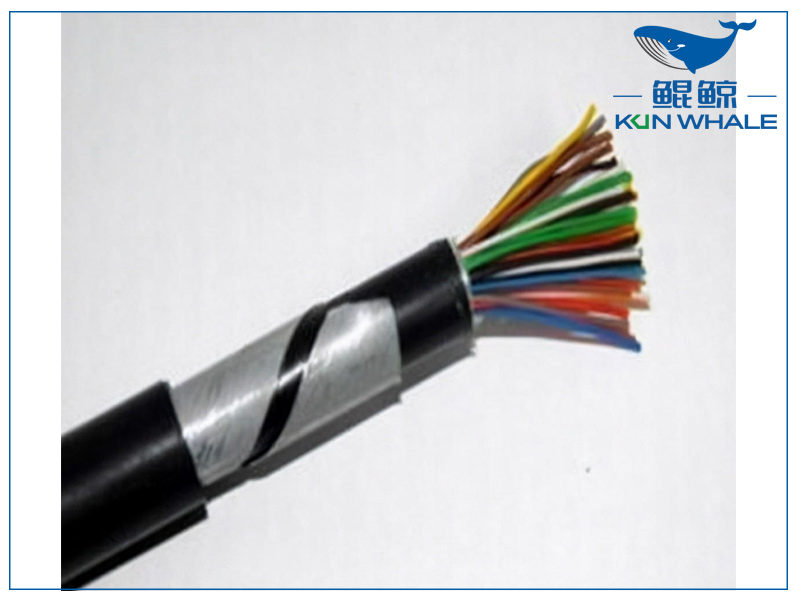

所谓耐火电缆,就是在规定火焰条件下能够保持一定时间正常运行的电缆,或者说在燃烧条件下能够保持线路完整的电缆。根据国内耐火电缆生产水平和我们公司的现有状况,我们公司生产的多为0.6/1.0KV及以下耐火电缆。在GB/T19666-2005标准中是这样规定的:0.6/1.0KV及以下电缆在额定的电压下,供火温度为750+50℃℃,供火时间90min+冷却时间15min,
2A熔断器不断或指示灯不亮。关于对耐火电缆的导体材料,云母带,绝缘料,辅助材料的选择做如下阐述。
1. 导体材料和导电线芯结构的选择
耐火电缆试验时依据GB/T 19216供火温度要达到750+50℃,铜的熔点在1000℃以上,所以可以做耐火电缆的导体。
不推荐1.0mm2及以下的铜线做耐火电缆 .
软结构束线,因导体表面的不光滑平整,将对云母带造成极大的损伤,生产出的耐火电缆性能不稳定。
大截面的电缆扇形芯导体不易做耐火电缆,圆形芯导体适合做耐火电缆
2.云母带的选择根据我们公司的实际生产状况
多用金云母和合成云母。合成云母的耐火温度要高于金云母的耐火温度。由于国家标准中取消了对耐火电缆的分级要求,实际生产中可以根据客户的要求选择耐火云母带,从耐火电缆的安全性和确保耐火电缆质量稳定性考虑,建议均用合成云母。
3.绝缘材料的选择
PVC的主要成分分为PVC树脂和CaCO3其燃烧机理粘附在云母带的外面,它的燃烧固体残留物CaO Cac12的混合物处于比较稳定的状态,粘附在云母带的外面,在燃烧过程中会产生内应力,挤压云母带,使云母带受到损伤,影响耐火性能。
PE,XLPE几乎无填充物的纯净的碳氢化合物,其燃烧产物co2和水蒸气自然逸出,只有极少量的固体杂质残留在云母带上,不会对云母带造成损伤。
因此可以看出PVC和PE,XLPE等虽都可以做耐火绝缘,但使用PE和XLPE要比PVC效果好。
4.辅助材料的选择作为耐火电缆的辅助材料包带和填充虽不是关键材料,但应依据燃烧后生成残留物最少的原则。
